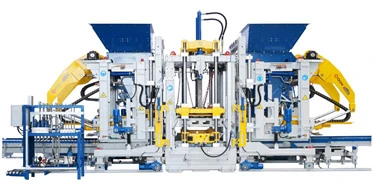

Wyposażenie maszyn do produkcji bloków

Funkcje wyposażenia maszyn do produkcji bloków

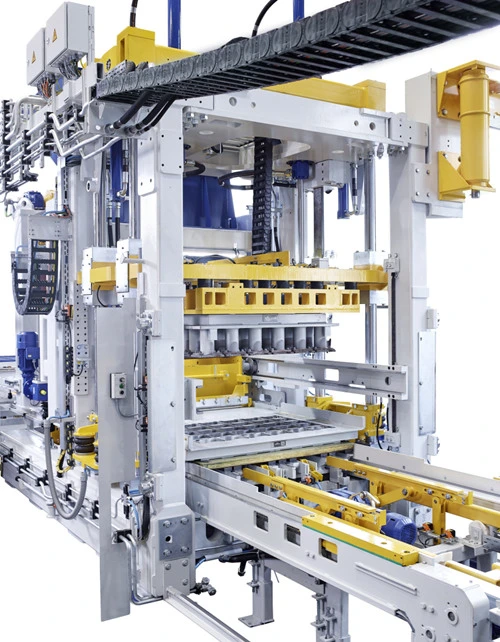

Podwójne stoły wibracyjne, osiem serwomotorów (opcjonalnie)Maszyna blokowa na najwyższym poziomie

Modułowy montaż dla łatwiejszej konserwacjiDostępna różnorodność produktów

Większa pojemność, lepsza wydajność

Parametry techniczne

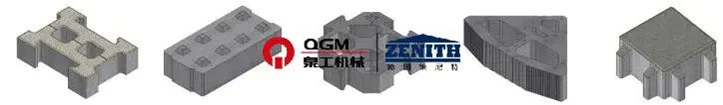

Niektóre bloki mogą być wykonane przez ZN2000C

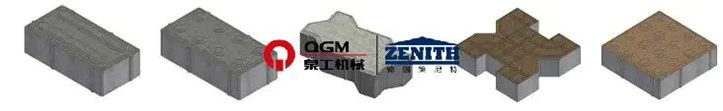

Układarka:

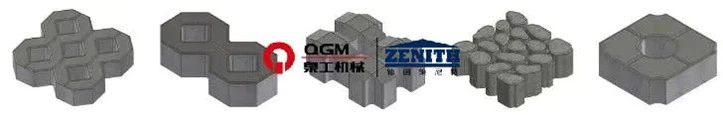

Kamień z trawy:
Woda Utrzymanie Blok:

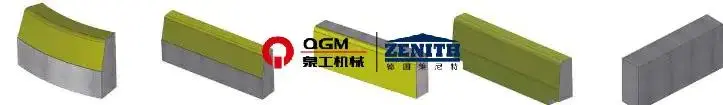

Droga Krawężnik:

Zalety techniczne

1. Zaawansowana niemiecka rama projektowa

Rama główna wykorzystuje spawaną konstrukcję ramy o wysokiej wytrzymałości zaprojektowaną przez firmę Rama główna wykorzystuje niemiecką konstrukcję ZENITH opatentowana spawana konstrukcja ramy o wysokiej wytrzymałości, który ma racjonalny projekt, jednolity i estetyczne spawanie. Cała rama poddawany jest obróbce wibracyjnej w celu złagodzenia naprężenia mechaniczne w celu zapewnienia wysokiej jakości i stabilność. Zaawansowana konstrukcja konstrukcyjna pozwala na możliwość rozbudowy, z możliwością dodania krawężnika Sekcja otwierania i zamykania bocznej ściany formy, Sekcja płyty wyciągającej, urządzenie wprowadzające rdzenie styropianowe itp.

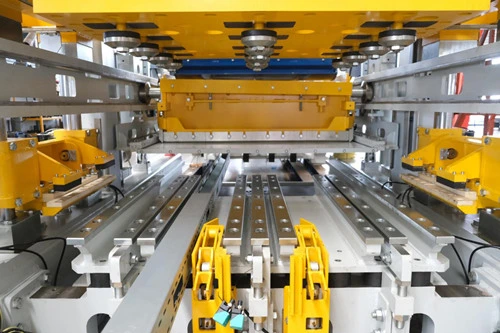

2. Automatyczny system szybkiej wymiany formy

Gdy forma znajduje się w głównym położeniu maszyny, system podnoszący realizuje automatyczna wymiana formy na urządzeniu szybkiej wymiany formy. Głowica ubijaka i forma rama zostanie automatycznie zaciśnięta przez stację pneumatyczną, co jest bezpieczne, wydajne i łatwe w obsłudze i wygodny w utrzymaniu.

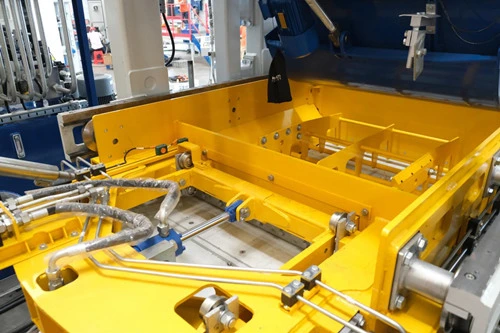

● Pneumatyczne urządzenie do mocowania formy: Składa się z ramy nośnej formy i układu pneumatycznego Zaciski pneumatyczne po obu stronach. Pomaga podczas cykli wibracji wstępnych i głównych zaciśnij i zabezpiecz formę, redukując drgania i uzyskując jednocześnie najlepszy efekt wibracji wydłużenie żywotności formy.

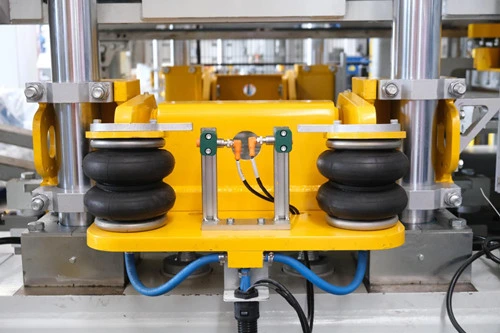

● Pneumatyczne urządzenie do mocowania głowicy ubijaka: Głowica ubijaka jest mocowana za pomocą urządzenia zaciskowego z poduszkami powietrznymi, co umożliwia łatwą i szybką wymianę głowicy ubijaka, skraca wymianę formy czasu, a także zapewnia precyzyjne dokowanie pomiędzy ramą formy a głowicą ubijaka.
● Elektryczne urządzenie do wkładania formy: Urządzenie do instalowania formy służy do umiejscowienia formy głównej maszyny i usunąć je za pomocą elektrycznego nośnika form. Nośnikiem pleśni jest Pasuje do większości form dostępnych na rynku. Inne specjalne formy mogą być dostosowane przewoźnik.

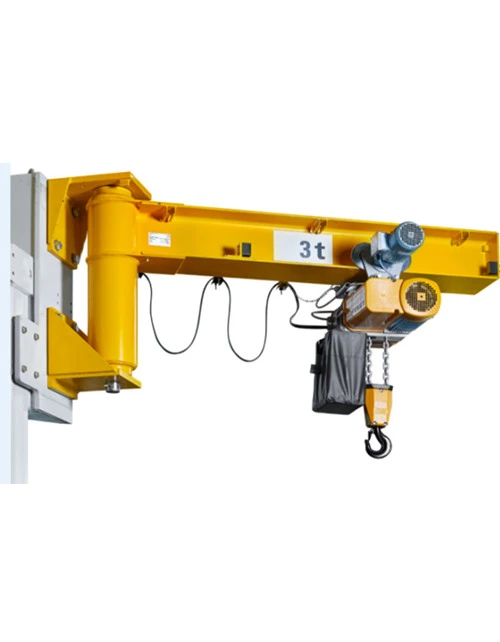

● Urządzenie do wymiany formy: zainstalowane na głównej ramie maszyny, używane do podnoszenia formy przy zmianie formy, wyposażona w elektryczny wciągnik łańcuchowy (dźwig) i elektryczne urządzenie do chodzenia

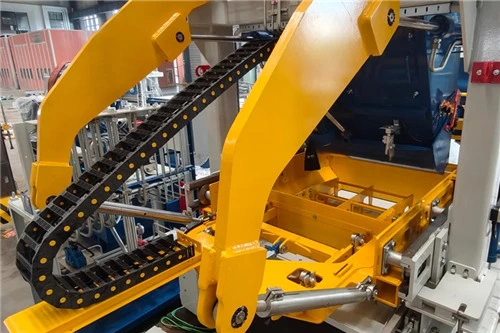

3. System karmienia

● Skrzynia podająca jest napędzana hydraulicznie i wykorzystuje bardzo dynamiczne sterowanie zaworem proporcjonalnym systemu. Urządzenie to wyposażone jest w hydraulicznie napędzane urządzenie mieszające, które szybko i sprawnie skutecznie wypełnia formę. Urządzenie mieszające jest sterowane proporcjonalnie o wysokiej dynamice zawory i urządzenie podające. Przednie ramię karmidła wyposażone jest w regulację szczotka do czyszczenia.
● Solidne ramię obrotowe z rolkami o dużej średnicy po obu stronach urządzenia podającego zapewniają równy i stabilny poziomy ruch karmnika.
● W szynach prowadzących podajnika zastosowano wymienne, odporne na zużycie paski, dzięki czemu można uzyskać więcej wygodny w utrzymaniu

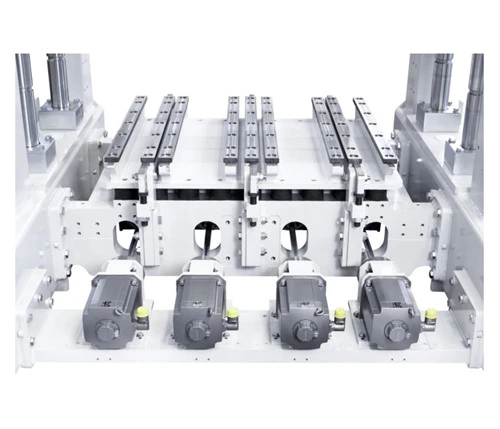

4. „Ultra dynamiczny” system wibracji serwo

Technologia wibracji serwo „Super Dynamic” to wysokowydajne, adaptacyjne wibracje system zaprojektowany specjalnie dla maszyny blokowej. Najszybciej reagują serwomotory możliwa szybkość, osiągnięcie najwyższej wydajności wibracyjnej, zmniejszenie zużycia cementu, skracanie cykli produkcyjnych i wytwarzanie wyrobów betonowych o dużej gęstości. Wibracja system może elastycznie dostosowywać się do różnych potrzeb produkcyjnych wyrobów betonowych.

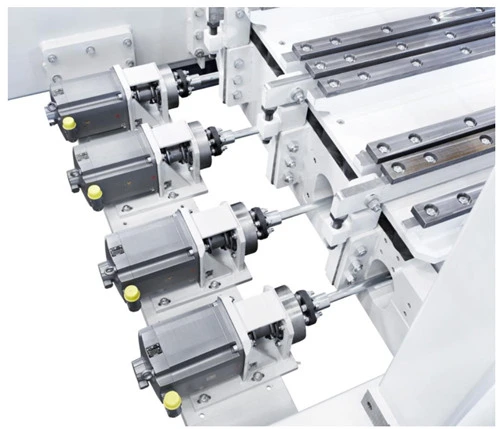

● Osiem jednostek wibracyjnych, z wyważeniem mechanicznym indywidualnie ustawianym przez osiem serwonapędów
● Osiem wałów silnika ze sprzęgłami elastycznymi
● Osiem serwomotorów, każdy zamontowany na zewnętrznej belce poprzecznej izolującej drgania na ramie silnika
● Stół wibracyjny nie wymaga kąpieli olejowej (ekologiczny)

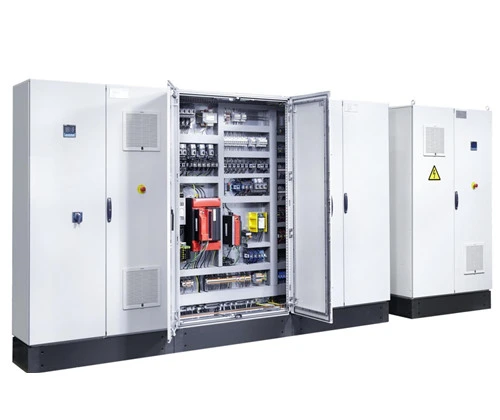

5. Precyzyjny system sterowania serwomechanizmem

Poprzez sprzężenie zwrotne sygnału kontrolowana jest faza i prędkość wibracji, poprzez sprzężenie zwrotne sygnału kontrolowana jest faza i prędkość wibracji, synchronicznie sterowanie ruchem i szybki tryb gotowości, inicjowanie i eliminowanie wibracji zostać ukończone w krótkim czasie, co pomoże skrócić czas cyklu i uzyskać lepsze hamowanie efekt. Poprzez podwójną zamkniętą pętlę położenia i prędkości kontrolowana jest siła ekscytująca działać tylko w kierunku pionowym, maksymalizując efektywną siłę wzbudzającą, jednocześnie unikając uszkodzenie maszyny przez poziomą siłę wzbudzającą, wydłużającą żywotność maszyny, oraz możliwość dokonywania zróżnicowanych ustawień w zależności od wymagań produktu produkty wysokiej jakości.

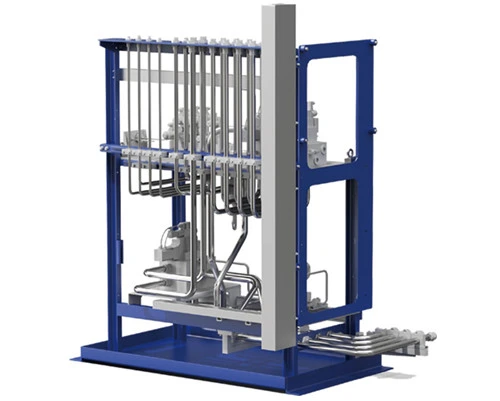

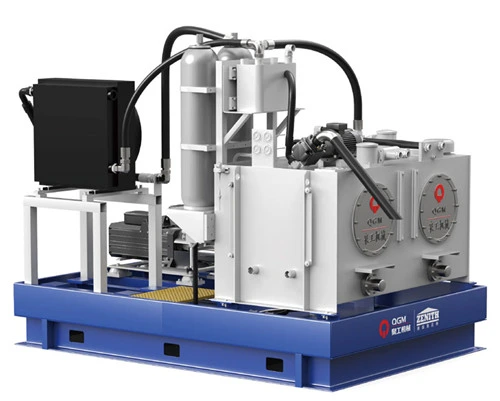

6. Układ hydrauliczny

Głowica dociskowa, rama formy, wózek kruszywa i wózek z tkaniną są kontrolowane przez głowicę ubijaka, ramę formy, skrzynię podającą dla mieszanki bazowej i mieszanki wierzchniej przez proporcjonalne zawory kierunkowe ze sprzężeniem zwrotnym rdzenia zaworu, oferujące krótkie czasy reakcji. Układ sterowania w pętli zamkniętej (linijka przemieszczenia/enkoder -PLC- -proporcjonalny zawór kierunkowy-cylinder olejowy) zapewnia precyzyjną kontrolę, przy szybkim i stabilnym cylindrze olejowym ruch. Stacja hydrauliczna wykorzystuje pompę tłokową o zmiennym wydatku, która zatrzymuje się pompowanie oleju pod ciśnieniem, gdy układ hydrauliczny osiągnie ustawione ciśnienie, rozładunek pompy i zmniejszenie zużycia energii. Stacja hydrauliczna wyposażona jest w akumulator pomocniczego zasilania olejem, umożliwiający jednoczesne wykonywanie wielu działań, z stabilne ciśnienie w układzie hydraulicznym. W skład systemu wchodzi także czujnik ciśnienia, który wyświetlacze na panelu operacyjnym ułatwiające monitorowanie, a także czujnik temperatury, chłodnica i nagrzewnica, aby skutecznie kontrolować temperaturę oleju i utrzymywać dobry poziom oleju hydraulicznego wydajność.
