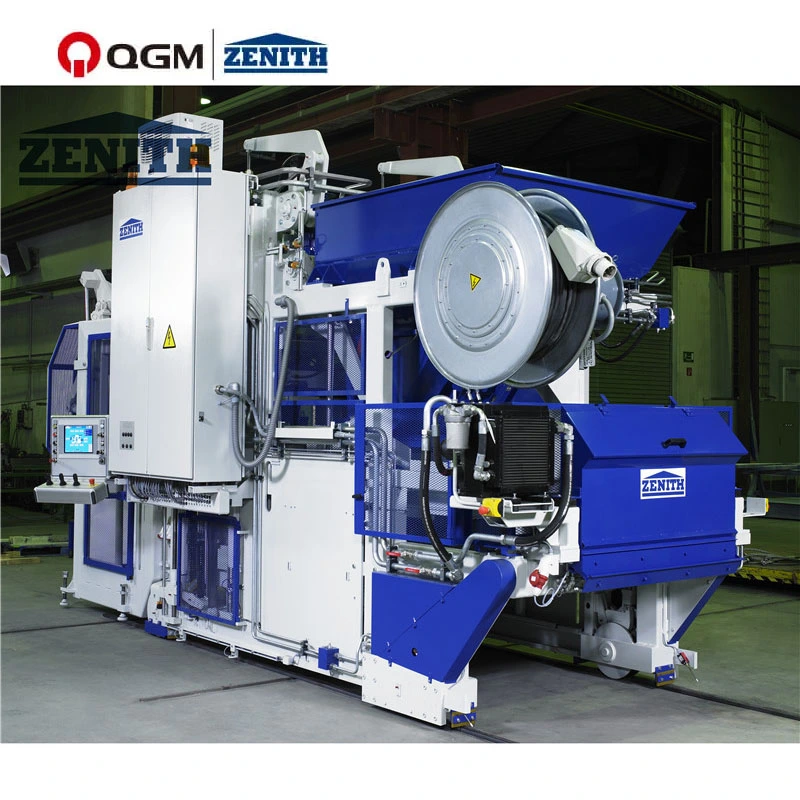

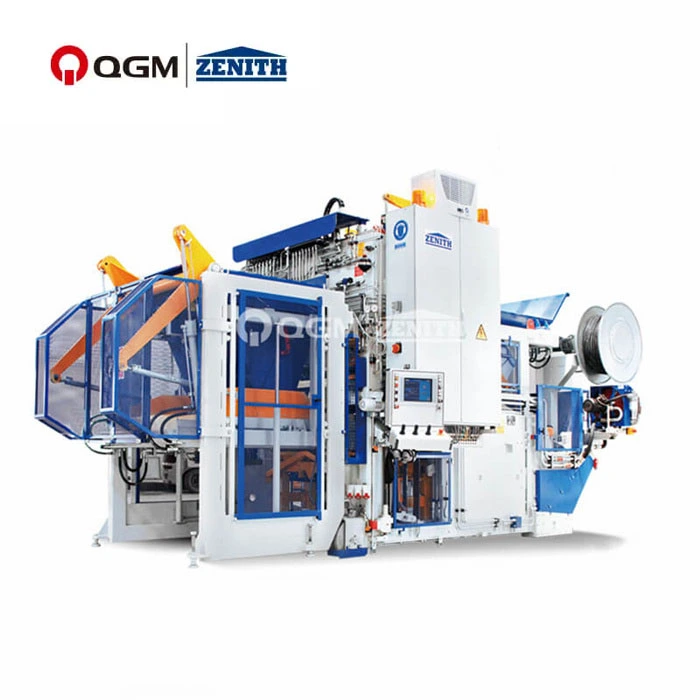

Mobilna maszyna do układania cegieł

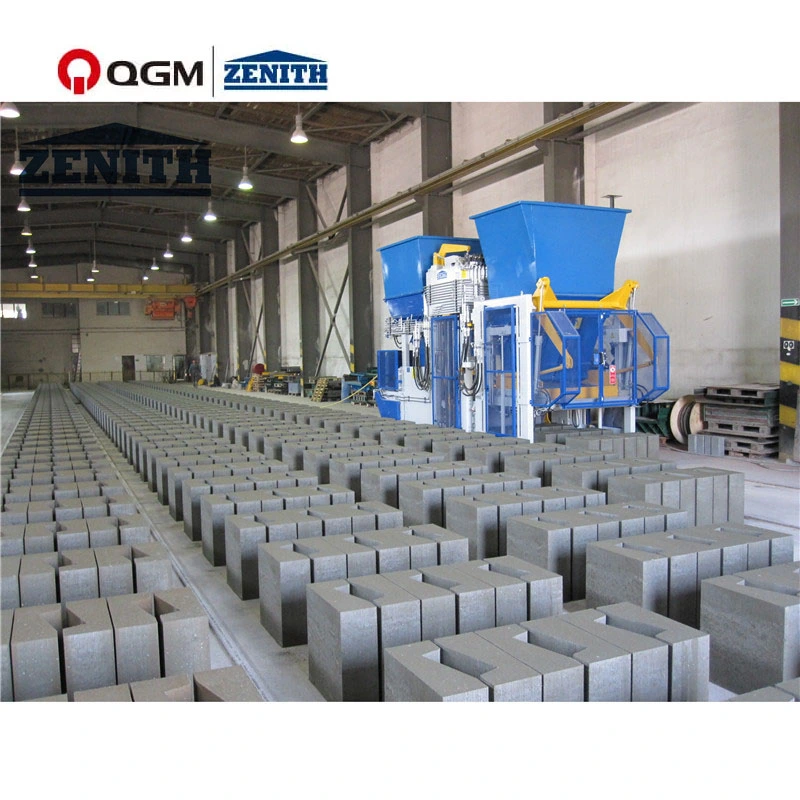

Mobilna maszyna do układania cegieł to maszyna do produkcji cegieł. Jest łatwy w obsłudze i odpowiedni dla małych cegielni. Porusza się wraz ze zmianą miejsca pracy. Sprzęt ten nie wymaga palety. Sprasowane cegły są umieszczane na placu budowy w miarę ruchu maszyny ceglanej, co pozwala zaoszczędzić wiele kosztów palet, ale powierzchnia placu budowy musi być wystarczająco duża. Mobilna maszyna do układania cegieł wykorzystuje zaawansowany inteligentny system sterowania PLC, który może realizować dialog człowiek-maszyna, w pełni automatyczną pracę, analizę losowych sygnałów, automatyczną diagnostykę usterek i różne ustawienia parametrów. Ta maszyna ma zalety prostej i zwartej konstrukcji, łatwej obsługi, łatwej konserwacji, niskiego zużycia energii i wysokiej wydajności.

Film o produkcie

Główne cechy technologii

(1) Intuicyjny panel dotykowy z menu sprawia, że ​​obsługa urządzenia jest bardzo łatwa. Parametry produkcyjne dla różnych typów form i programów produkcyjnych są wprowadzane i zapisywane za pomocą dobrze rozmieszczonych masek menu. Do wewnętrznego przetwarzania sygnału używany jest szybki Siemens SPS.

(2) Układ hydrauliczny o wysokiej wydajności. Układ hydrauliczny wykorzystuje dwuobwodowe wysokie ciśnienie; Układ hydrauliczny z dwiema pompami tłokowymi Milti-Star. Wykorzystuje proporcjonalną technologię hydrauliczną do regulacji prędkości i pracy w zależności od różnych wytwarzanych produktów. ruchy hydrauliczne mogą być realizowane jednocześnie i niezależnie przy różnych prędkościach i ciśnieniach, a wszystkie dane można ustawiać na ekranie dotykowym. Wszystkie informacje, takie jak czas, obliczenia, opcje, prędkość hydrauliczna i ciśnienie, można ustawić za pomocą ekranu dotykowego.

(3) Wysokowydajny system wibracyjny. Stół wibracyjny zaprojektowano tak, aby miał cztery różne poziomy produkcji; Górna część stołu wibracyjnego jest dwuczęściowa, co zapewnia równomierne przenoszenie mocy i optymalne zagęszczenie; Wymienna płyta ścieralna do ochrony górnych części stołu wibracyjnego; Stół wibracyjny do przyjęcia dwóch wibratorów do uzyskania maksymalnej siły odśrodkowej 80 kN; do produkcji bloków o wysokości 50 cm rama formy jest wyposażona w wibratory. (Może być wyposażona w 2, 4, 6, 8 wibratorów w zależności od wysokości bloku), Silniki wibracyjne wykorzystują serwomotory.

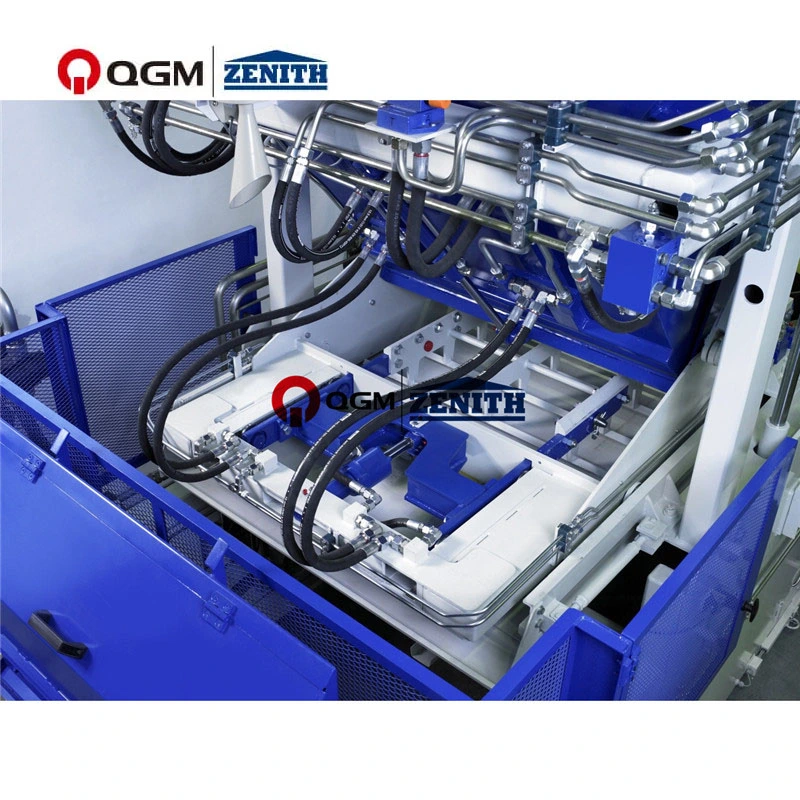

(4) System podawania kruszywa. Podajnik napędzany hydraulicznie; można dostosować biegi skrzyni podajnika na szynie o zmiennym momencie obrotowym o wysokiej precyzji w zależności od różnych form, średnica koła prowadzącego podajnika Ø 80 mm; Zgarniak uchylny napędzany hydraulicznie (trzyczęściowy) do prawidłowego czyszczenia powierzchni formy; Ruszt rozprowadzający napędzany hydraulicznie zapewnia równomierne rozprowadzenie betonu w formie; Szczotka czyszcząca z regulacją wysokości, mocowana do przedniej ścianki szuflady podajnika, przeznaczona do czyszczenia stopek głowicy ubijakowej...

Dane techniczne

Zdolność produkcyjna

Typ bloku	Wymiar (mm)	Kino	Ilość/cykl	Czas cyklu	Zdolność produkcyjna (Na 8 godz.)
Pusty blok	400*200*200		12	lata 40	8640 szt
Prostokątna kostka brukowa	200*100*60		54	38s	817m2
Prostokątna kostka brukowa (bez facemiksu)	200*100*60		54	36 s	864m2
Układarki UNI	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46 s	2504 szt
